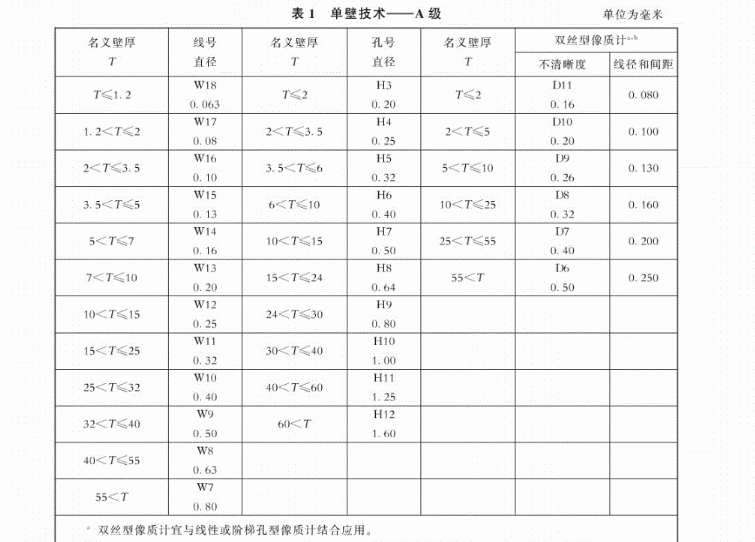

根據ISO17636規定圖像質量等級分位A、B兩級，A級

A級：具有標準靈敏度射線檢測技術

B級：既有增強靈敏度的射線檢測技術

數字圖像顯示應符合A級或B級圖像的質量要求

檢測室，射線束應直接對準焊縫檢測部位的中心，并與該點鋼管表面垂直。

只要滿足6.9和第7章規定，評定長度應該這樣確定，使射線底片由效長度末端的透照厚度的增加，對于B級成像質量不超出射線底片中部的透明厚度的10%，對于A級成像質量不超出射線底片中部的透照厚度的20%

應時用單壁透照技術，當單壁透照技術由于空間尺寸的原因不適用時，在滿足所需要的靈敏度的情況下，通過協商，可以采用雙壁透明技術。

對于無放大接觸技術，探測器與焊縫表面的間隙應盡可能小。
